产品介绍

　　低压静止无功发生器模块是指由电力电子变流器来进行动态无功补偿的装置。它的基本原理是将电压型逆变器经过电抗器并联在电网中，通过对逆变器交流侧输出电压的幅值和相位进行调节，迅速吸收或者发出相应的无功功率，达到快速补偿负载无功功率的目的。工作中，通过调节逆变桥中IGBT器件的开关，可以控制直流逆变到交流的电压的幅值和相位，因此，整个装置相当于一个调相电源。通过检测系统中所需的无功，可以快速发出大小相等、相位相反的无功，实现无功的就地平衡，保持系统实事高高率因数运行。

　　静止无功发生器，英文描述为：Static Var Generator，简称为SVG。是指自由换相的电力半导体桥式变流器来进行动态无功补偿的装置。相对于传统的调相机、电容器电抗器、以晶闸管控制电抗器TCR为主要代表的传统SVC等方式，SVG有着无可比拟的优势。

应用领域

冶金行业：主要是存在于生产流水线上的轧机。

石油行业：主要是频繁快速启动的绞车用电动机、抽油机用提升机、转盘等。

轨道交通：大量使用电缆长距离传输、以及因需求特性存在严重的三相不平衡状态。

汽车制造业：大量使用电焊机或激光焊接机，在焊接的短时间隔后紧随着是空载运行，并会产生两个电压阶梯。

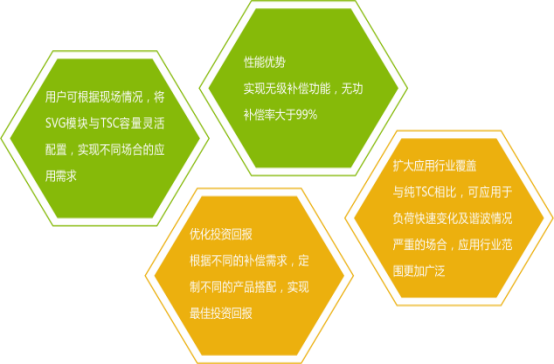

产品特点

急速响应速度

无级补偿

　　传统无功补偿精度不高，容易出现过补或者欠补。而在TSVG中，TSC进行有级投切补偿，SVG进行精确补偿，实现无极补偿功能。取长补短，利用TSC大容量、低成本的粗略补偿，配合SVG小容量的快速、高精度补偿来实现整个系统的高精度无极补偿。

补偿方式灵活，适应各种应用场合。

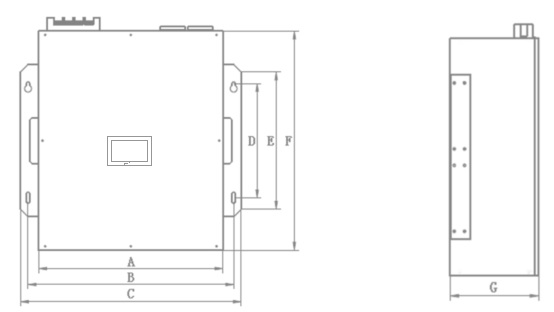

结构尺寸

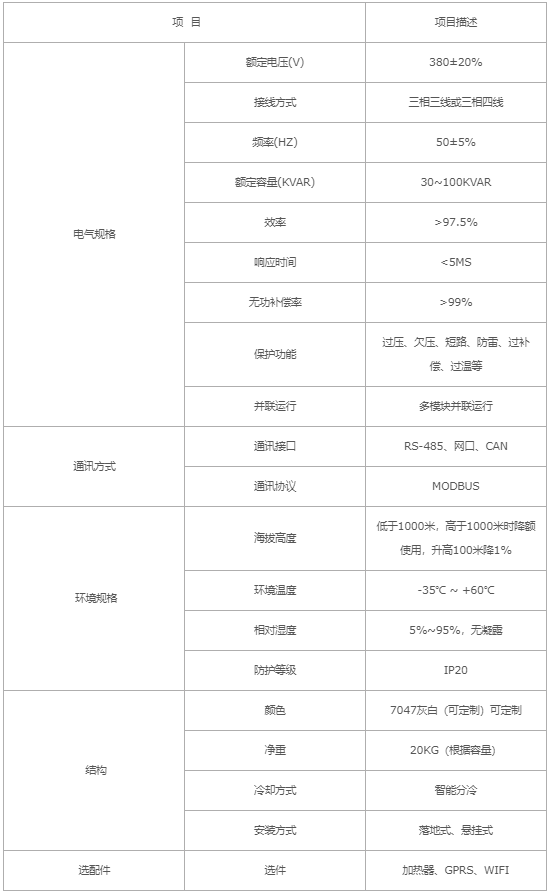

主要技术参数
